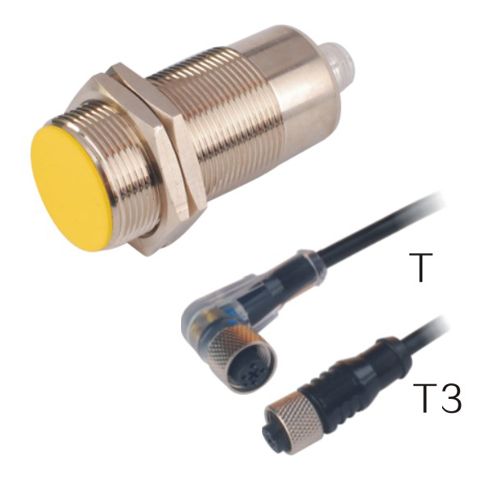

LM30-T3 Proximity sensor



   Model explanation of proximity switch




   1. Switch category(LM: inductance type; CM: capactitance type;SM:Hall type; AM:safety explosion-proof type; XM: mimic linear type)
   2. Outward appearance code(C: Cylinder type; F: Angular column type and planeinstallation type)
   3. Operating voltage(30: 6-36VDC; 310: 5-24VDC; 320: 12-60VDC; 20:90-250VAC; 210: 24-250VAC;220: 380VAC; 40: 12-240VDC/24-240AC; 50: Special voltage)
   4. Detection distance( 01: 1mm; 05:5mm; 10:10mm)
   5. Output method (N: Three-line DC NPN output;P: Three-line DC PNP output;
   L: Two-line DC output; AC two-wire output;J: Relay output;NP: NPN+PNP output)
   6. Output status(A: NO; B: NC; C: NO+NC; MU: Mimic voltage; MI: Mimic current)
   7. Auxi function code(T: With connector; Y: Water proof, oil proof; I: Special requirement;
   H: High temp resistance; R: Ring type)



   Technical Parameters:



OVERALL DIMENSIONS
	DETECTION DISTANCE 10mm
Flush	DC 10-30V	NPN	NO	LM30-3010NAT3
			NC	LM30-3010NBT3
			NO+NC	LM30-3010NCT3
		PNP	NO	LM30-3010PAT3
			NC	LM30-3010PBT3
			NO+NC	LM30-3010PCT3
		two wire system	NO	LM30-3010LAT3
			NC	LM30-3010LBT3
	AC 90-250V	SCR Control-lable silicon	NO	LM30-2010AT3
			NC	LM30-2010BT3
			NO+NC	LM30-2010CT3
		Relay output		LM30-2010JCT3
	DETECTION DISTANCE 15mm
Non-Flush	DC 10-30V	NPN	NO	LM30-3015NAT3
			NC	LM30-3015NBT3
			NO+NC	LM30-3015NCT3
		PNP	NO	LM30-3015PAT3
			NC	LM30-3015PBT3
			NO+NC	LM30-3015PCT3
		two wire system	NO	LM30-3015LAT3
			NC	LM30-3015LBT3
	AC 90-250V	SCR Control-lable silicon	NO	LM30-2015AT3
			NC	LM30-2015BT3
			NO+NC	LM30-2015CT3
		Relay output		LM30-2015JCT3
Controloutput		DC		200mA
		SCR/ Relay		300mA
Output voltagc dropDC/AC				NPN/PNP<3V,Two wire<3.9V,AC<10V
Consumption current				DC<15mA,AC<10mA
Standard detected object				30*30*1(A3 iron)
Repeated precision				0.05
DC/AC				200Hz/25Hz
Working environment temperature				-25℃～+70℃
Insulation resistance				50MΩ
Shell material				Metal
Protection grade				IP67
Altemative model at home and abroad				E2E-X18M
