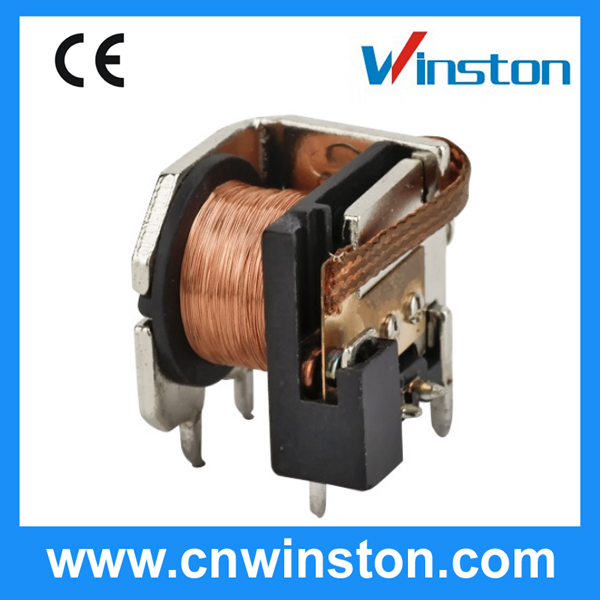

auto electrical relay/auto relay/automotive 12v 20a 4119 4120 relay

Contact Data




Contact Arrangement	1H(1A),            1Z(1C)
Initial Contact Resistance	100mΩ      (1A 6VDC)
Contact Material	Silver Alloy
Contact Rating(Res.Load)	1H:  40A 14VDC                1Z:   30A/14VDC
Max.switching curreng	40  A
Max.switching curreng	560 W
Max.switching voltage	60  VDC
Mechanical life	1×107 times
Electrical life	5×104 times

Coil Parameter




Nominal Voltage VDC	Action voltageVDC	Drop-out Voltage VDC	Max voltageVDC	Coil Resistance Ω
6	4.2	0.6	7.2	23±10%
9	6.3	0.9	10.8	51±10%
12	8.4	1.2	14.4	90±10%
24	16.8	2.4	28.8	360±10%
36	25.2	3.6	43.2	810±10%
48	33.6	4.8	57.6	1440±10%



Coil power

1.6W                         1.9 W

Characteristics




Initial Insulation Resistance

100MΩ,    500VDC



Dielectric Strength

Between coil and Contacts                        750VAC 1min                                 Between open contacts                        500VAC



Operate time(at nomi.Volt)

Max:     15 ms



Release time(at nomi.Volt)

Max:    10 ms



Temperature rise(at nomi.Volt)

Max:    60℃



Temperature

-40℃~+85℃



Shock Resistance

stability                        98m/s2                               intensity                        980m/s2



Vibration Resistance

Double oscillation amplitude:1.5mm 10~55Hz



Humidity

35%~85%RH



Temperature

-40% +85℃



Termination

PCB    PCB



Unit weigth

About 35g



Construction

Sealed IP67   And   No Sealed IP67
