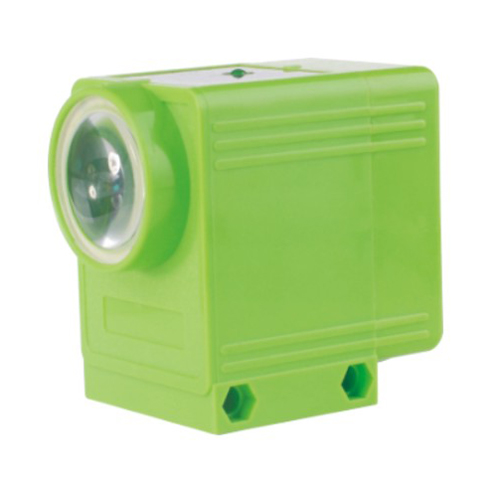

G76 photoelectric switch

 Model explanation of Photoelectric Sensor



 1. G: Photoelectric sensor
 2. Sub code No.(18, 50, 76.....)
 3. Operating voltage(2: 90-250VAC ;3: 10-30VDC; 4: 12-240VDC/24-240VAC; 5: Special voltage)
 4. Detection method( A: Diffuse type; B: Mirror reflex type; C: Through beam type)
 5. Detection distance (05: 5cm ; 10: 10cm; 30: 30cm; 101: 10m)
 6. Output method(N: NPN transistor output; P: PNP transistor output; J: Relay output; L: AC two-line output; S: NPN+PNP)
 7. Output status(A: NO; B: NC; C: NO+NC)
 8. Auxi function code(T1: Front delay; T2: Rear delay; Y: Oil proof; T: With connector; I: Special requirement)

 Technical Parameters:





OVERALL DIMENSIONS
Diffuse type	Detection distance			1m
	10-30VDC	NPN	NO	G76-3A1NA
			NC	G76-3A1NB
			NO+NC	G76-3A1NC
		PNP	NO	G76-3A1PA
	90-250VAC		NC	G76-3A1PB
			NO+NC	G76-3A1PC
		SCR Contro Hable silicon	NO	G76-2A1LA
			NC	G76-2A1LB
		Relay output		G76-2A1JC
Retroreflective type	Detection distance			5m
	10-30VDC	NPN	NO	G76-3B5NA
			NC	G76-3B5NB
			NO+NC	G76-3B5NC
		PNP	NO	G76-3B5PA
	90-250VAC		NC	G76-3B5PB
			NO+NC	G76-3B5PC
		SCR Contro Hable silicon	NO	G76-2B5LA
			NC	G76-2B5LB
		Relay output		G76-2B5JC
Through beam	Detection distance			10m-50m
	10-30VDC	NPN	NO	G76-3C101NA
			NC	G76-3C101NB
			NO+NC	G76-3C101NC
		PNP	NO	G76-3C101PA
	90-250VAC		NC	G76-3C101PB
			NO+NC	G76-3C101PC
		SCR Contro Hable silicon	NO	G76-2C101LA
			NC	G76-2C101LB
		Relay output		G76-2C101JC
DC/SCR Control output				DC:200mA
DC/AC Consumption current				DC<15mA,AC<10mA
DC/AC Response time				AC/Dc<2ms
Directional angle				3。-10。
Detected object				transparent or opaque body
Working environment temperature				25℃～+55℃
Intensity of illumination of working environment				Sunlight under 1000LX incandescent lamp under 3000LX
Shell material				Plastic
Protection grade				IP54
