RT14 Series cylinder cap fuse



Type	Rated voltage	Rated cuttent		Rated breaking capacity		Rated power dissipation of fuse-link	Weight of Holder	Weight of fuse-link
		Holder	Fuse-link	l1 kA	COSφ

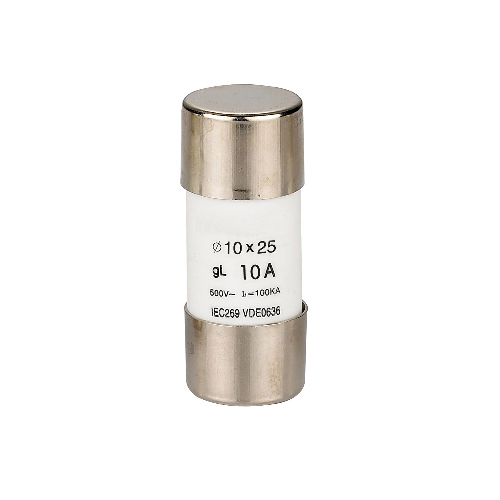

RT14-10	500V		2,4,6,8,10	100	0.1~0.2	≤3		4
RT14-16			2,4,6,8,10,12,16			≤3		6

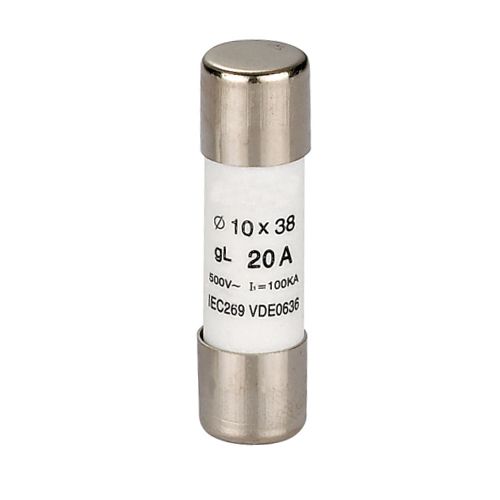

RT14-20		20	2,4,6,8,10,12,16,20			≤3	40	8

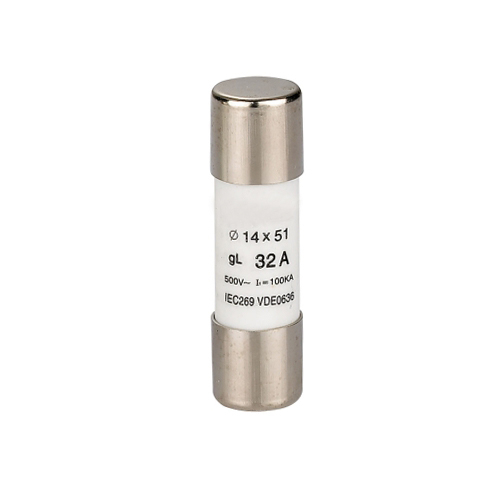

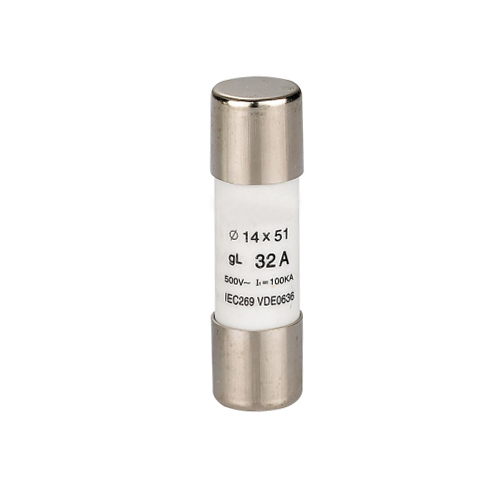

RT14-32		32	2,4,6,8,10,12,16,20,25,32			≤5	155	20
RT14-63		63	16,20,25,32，40，50，63			≤9.5	240	55

Outline and installation
1、The outline size of the fuse-link see the following map and table


Type	Size	L	C	Hmax
RT14-10	10×25	25±0.6	10.3±0.1	10.5
RT14-16	8.5×31	31±0.8	8.5±0.1	13.8
RT14-20	10×31	38±0.6	10.3±0.1	16.2
RT14-32	14×51	51                +0.6                -0.1	14.3±0.1	16
RT14-63	22×58	58                +0.1                -2.0	22.2±0.1	13.5

2、The outline installation size of the holder of the fuse see the following map
