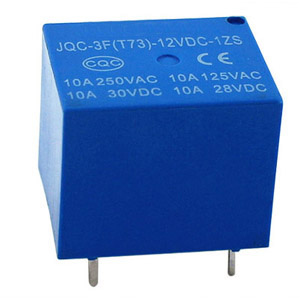

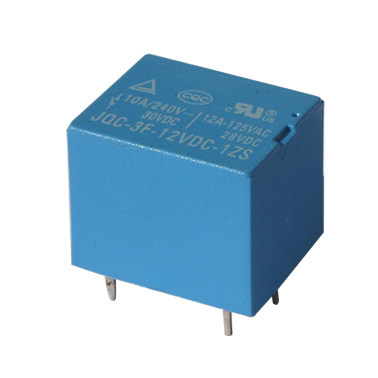

JQC-3F(T73) PCB Relay

JQC-3F(T73)PCB Relay

Features：
● Extremely low cost
● SPST-NO & DPDT configuration
● Subminiature,Standard PC layout
● Sealed and Unsealed types available

Contact data:


Contact Arrangement	1H	1Z
Initial Contact Resistance	100mΩ       (1A 24VDC)
Contact Material	Silver Alloy
Contact Rating(Res.Load)	10A  240VAC	7A 250VAC             10A 277VAC
Max.switching voltage	277VAC/30VDC
Max.switching curreng	15A	12A
Max.switching power	2770VA 210W
Mechanical life	1×107 times
Electrical life	1×105 times

Characteristics:


Initial Insulation Resistance	1000MΩ    500VDC
Dielectric Strength	Between coil and Contacts:1500VAC 1minute
	Between open contacts:750VAC 1minute
Operate time(at nomi.Volt)	Max:    10ms
Release time(at nomi.Volt)	Max:    5ms
Temperature rise（at nomi.Volt）	Max:    60℃
Shock Resistance	stability:98m/s2(10g)
	intensity:980m/s2(10g)
Vibration Resistance	1.5mm　10～55Hz
Humidity	35%～85%R.H
Temperature	-40℃～+85℃
Termination	PCB
Unit weigth	10g
Construction	Sealed IP67And Guards against the solder

Coil data:


Coil power

360mW                (48VDC:0.51W)

Coil Specification table:


Nominal Voltage VDC	Action voltageVDC	Drop-out Voltage VDC	Max voltageVDC(25℃)	Coil Resistance Ω
5	3.80	0.5	6.5	70±10%
6	4.50	0.6	7.8	100±10%
9	6.80	0.9	11.7	225±10%
12	9.00	1.2	15.6	400±10%
18	13.5	1.8	23.4	900±10%
24	18.0	2.4	31.2	1600±15%
48	36.0	4.8	62.4	4500±15%
