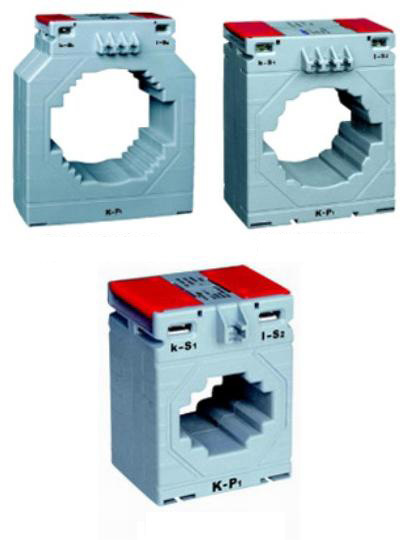

CP Series current transformer

 Outline Drawing Of CP45/14



 ·Secondary Current: 5A
 ·Frequency: 50-60Hz
 ·Rated Votlage: 720V
 ·Security Factor: FS-5
 ·High Voltage Test: 4KVeff,50Hz,1Min
 ·Weight: 200-250gr



Rated Current(A)        Primary/Secondary	30/5A        40/5A	50/5A	60/5A	75/5A        80/5A	100/5A
Accuracy Class	3	1.0	1.0	1.0	1.0
Rated Burden(VA)	1	1.5	2.5	2.5	2.5





















 Outline Drawing Of CP62/WS







Model	Rated Current        (VA)	Rated Burden        (VA)	Accuracy Class	Rated Voltage(V)	Rated Frequency        (Hz)
CP62/WS	5/5A-80/5A	5VA	0.5	720	50/60
	5/0.5A-5/5A	1-5VA	0.5	720	50/60























 CP62/30-CP104/80 Technical date:

 ·Secondary Current: 5A
 ·Frequency: 50-60Hz
 ·Rated Votlage: 720V
 ·Security Factor: FS-5
 ·High Voltage Test: 4KVeff,50Hz,1Min
 ·Weight: 200-250gr







Model	A	B	C	D	E	F	G	H	I	J	K	L	M	O	P
CP62/20	78	36	6.6	36	55	71						21
CP62/30	78	47	6.6	35	55	71	30.5	11	11	26	44	31	62	21	26
CP62/40	78	47	6.6	35	55	71	31	11	16	31	44	41	62	21	26
CP74/40	98	61	6.6	45	67	81	33	12	11	31	47	41	74	21	31
CP74/50	98	61	6.6	45	67	81	41	12	31	41	47	51	74	21	31
CP86/60	110	56	6.6	40	62	76	51	12	21	51	68	61	86	31	44
CP104/80	126	56	6.6	40	62	76	65	12	31	61	68	81	104	31	56





Model	Rated Current(VA)	Rated Burden(VA)	Accuracy Class	Rated Voltage(V)	Rated Frequency(Hz)
CP62/20	30/5A-80/5A	1.5~2.5	3.0~0.5	720	50/60
CP62/30	50/5A-300/5A	1.5~5	1.0~0.5	720	50/60
CP62/40	200/5A-600/5A	5~10	1.0~0.5	720	50/60
CP74/40	150/5A-800/5A	2.5~20	1.0~0.5	720	50/60
CP74/50	250/5A-1000/5A	5~20	1.0~0.5	720	50/60
CP86/60	250/5A-1200/5A	5~30	1.0~0.5	720	50/60
CP104/80	6020/5A-2000/5A	5~45	1.0~0.5	720	50/60
CP145/100	1000/5A-3200/5A	5~50	1.0~0.5	720	50/60

 Outline Drawing Of CP145/100

 ·Rated Current (A)
 ·Primary / Secondary Current: 1000/5A-3200/5A
 ·Rated Burden: 15VA-60VA
 ·Accuracy Class: 1.0-0.2
 ·Operating Frequency: 50-60Hz
