RT18 Series cylinder cap fuse

Quantity:
  • RT18 Series
  • Winston/OEM
  • Made-in-China
  • Export standard carton box
  • PCS
  • 100
  • 3-7days
  • 1
  • T/T
Scope of application
It is applicable distributing equipment in indusrtial electrial installation of AC50Hz(or60Hz) rated voltage 500V ,rated current 63A and below.against damage due to overload or short eircuit.
Type and meaning
rt18-1


       Type        Rated voltage        Rated cuttent        Rated breaking capacity        Rated power dissipation of fuse-link        Weight of Holder        Weight of fuse-link
       Holder        Fuse-link          l1 kA        COSφ
       RT18-32        500V        32        2,4,6,8,10,12,16,20,25,32        63 100        0.1~0.2        ≤3        82        8
       RT18-63        63        2,4,6,8,10,12,16,
       20,25,32,40,50,63
       ≤5        206        20
       RT18A-32        32        2,4,6,8,10,12,16,20,25,32        ≤3        82        8

Outline and installation

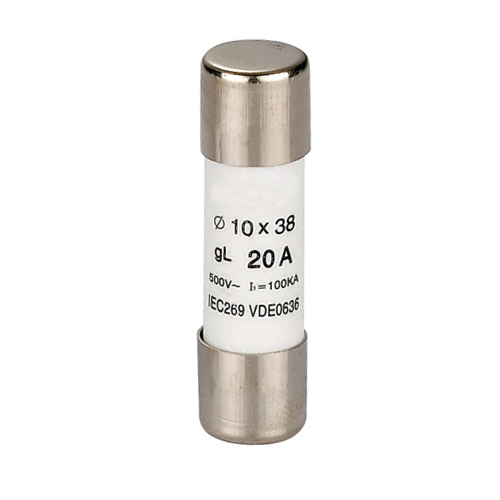

1、The outline size of the fuse-link see the following map and table
rt14-2
       Type        Size        L        C        Hmax
       RT18-32        10×38        38±0.6        10.3±0.1        10.5
       RT18-63        14×51
               51                +0.6
               -0.1

       14.3±0.1        13.8

2、The outline installation size of the holder of the fuse see the following map
rt18-3
       Type        A        B        C        D        E        F        G
       RT18-32        63        60        79        35        80        18        54
       RT18-63        78        76        103        35        110        25        75


       b39-1

        b391        b392
       E31/1P Φ10×38        E31/2P Φ10×38        E31/3P Φ10×38
