RL6 series screw-type fuse

Quantity:
  • RL6 series
  • Winston/OEM
  • Made-in-China
  • Export standard carton box
  • PCS
  • 100
  • 3-7days
  • 1
  • T/T
Scope of application
It is applicable cricuit of AC50Hz(60Hz), rated voltage up to AC500V, rated current up to 63A used for funtion of the protection against short citucit or overload for electrical installation.
Type and meaning
rl6-1


       Type        Rated voltage        Rated cuttent        Rated breaking capacity        Rated power dissipation of fuse-link        Weight of Holder        Weight of fuse-link
       Holder        Fuse-link          l1 kA        COSφ
       RL6-16        500V        16        2,4,5,6,10,16,20,25        80        0.1~0.2        ≤5        95        40
       RL6-25        25        2,4,5,6,10,16,20,25        ≤7.5        120        52
       RL6-63        63        30,35,40,50,63        ≤15        155        71
Outline and installation

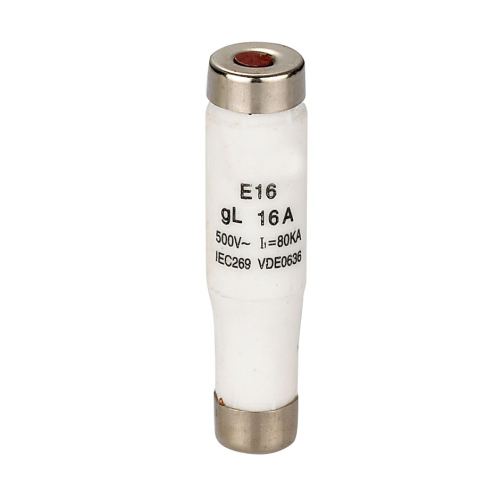

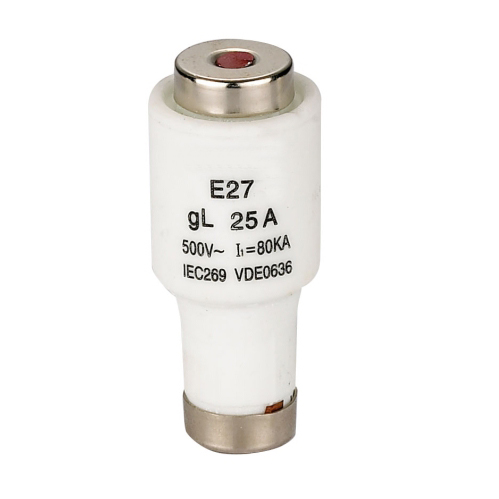

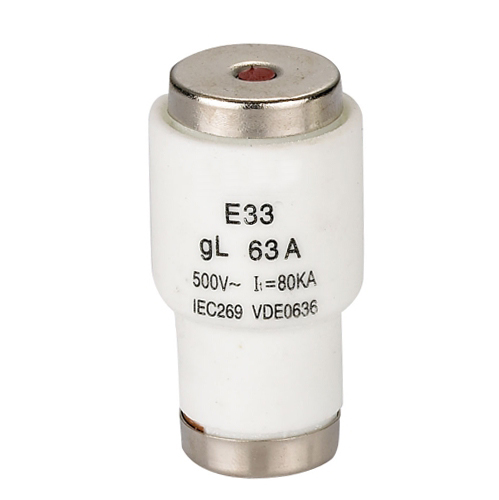

1、The outline size of the fuse-link see the following map and table
rl6-2

       Type        RL6-16        RL6-25        RL6-63
       2-6        10        16        20-25        2-6        8-10        16        20        25        30-40        50        60-63
       A        50        50
       B        12.5        21        27
       C        11.3        13        20
       D        6        8        10        12        6        8        10        12        14        16        18        20

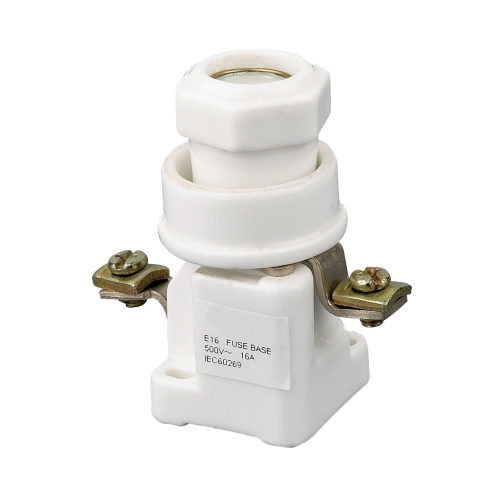

2、The outline installation size of the holder of the fuse see the following map
rl6-3

       b52        b53        b55        b54
       E33  RL6-63        E27  RL6-25        E33 3J  RL6-63 3J        E27 3J  RL6-25 3J
